SNC100E-A0

CURRENT POSITION: HOME > SNC100E-A0

SNC100E-A0
Product type:
Views:
  • Details
  • Specifications

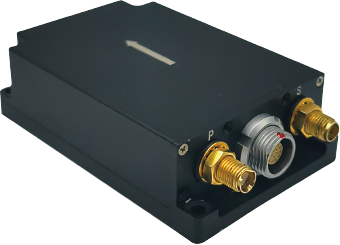

SNC100E-A0 integrated navigation system is equipped with high-performance MEMS gyroscopes, accelerometers, and magnetometers, which can receive GNSS data internally and achieve multi-sensor fusion and integrated navigation calculation. When GNSS is invalid, it has AHRS and VG functions, as well as short-term inertial navigation capability. This product has high reliability and strong environmental adaptability. By matching different software, the product can be widely used in industry unmanned aerial vehicle systems.

Physical Dimensions and Electrical Index

Voltage

10-36VDC

Power Consumption

≤3W

Size

80mm×53mm×23mm

Weight

≤180g

Environmental Index

Working Temperature

-40℃~+70℃

Storage Temperature

-45℃~+75℃

Vibration

20~2000Hz6.06g

Shock

30g11ms

MTBF

>3000h

Continuous Working Time

>24h

Interface Features

RS422×1

RS232×1

CAN×1

USB×1

RS232×1(GNSS_COM1)

PPS

System Performance Index


Test conditions

Index

Position Accuracy

GNSS ValidSingle Point

1.2mRMS

GNSS ValidRTK

2cm+1ppmRMS

GNSS InvalidPure inertia maintenance

30m1minRMS500m3minRMS

Heading Accuracy

Single GNSS

1°Maneuvering

Dual GNSS

0.2°2m Baseline

AHRS

3°RMS

Heading MaintenanceGNSS Invalid

1°1min,RMS, 3°3min,RMS

Attitude Accuracy

GNSS Valid

0.1°RMS

RTK

0.1°RMS

GNSS InvalidAHRS

3°RMS

GNSS InvalidVG

RMS,2°MAX

 Attitude MaintenanceGNSS Invalid

1min,RMS, 3°3min,RMS

Horizontal Velocity Accuracy

GNSS ValidSingle Point L1/L2

0.1m/sRMS

GNSS Invalid

1m/s1min,RMS3m/s3min,RMS

IMU Performance Index

Gyro

Range

500°/s

Bias Stability

10°/hGJB,10s Average

Accelerometer

Range

16gCan be customized ±200g

Bias Stability

0.5mgGJB,10s Average
